Кинематика мотоблока каскад

Инструкция к мотоблоку Каскад

Различные модели мотоблоков, особенно отечественного производства, получили широкое распространение благодаря доступной стоимости и широким функциональным возможностям. Инструкция по эксплуатации мотоблока Каскад содержит подробные сведения об особенностях использования модели, её обслуживания и другую важную информацию.

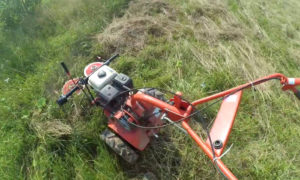

Описание мотоблока

Прежде чем выяснить, как осуществляется ремонт редуктора мотоблока Каскад, следует ознакомиться с подобным агрегатом более подробно. Он представляет собой разновидность сельскохозяйственной техники, которая отлично подходит для обработки небольших участков земли.

Производителем модели представляется акционерное общество Редуктор-ПМ, основным направлением деятельности которого является разработка и изготовление трансмиссий и редукторов для вертолетной техники. Мотоблок Каскад отличается простотой в эксплуатации, позволяющей успешно использовать его без длительной предварительной подготовки.

Модель имеет небольшие габариты и малый вес, что позволяет упростить её транспортировку и использование. При этом рабочие характеристики изделия делают его подходящим для выполнения сложных задач, что сделало Каскад одной из самых востребованных моделей.

Существующие модификации мотоблока отличаются между собой типом силового агрегата, предусмотренного конструкцией. Среди доступных вариантов целесообразно упомянуть:

• Briggs&Stratton американского производства;
• Robin-Subaru, изготовленный в Японии;
• Honda одноименного японского производителя;
• ДМ-66, производимый в РФ;
• ДМ-68 российского производства.

Модификации отличаются между собой номером модели, что позволяет быстро определить установленную разновидность двигателя. Изделия с силовыми агрегатами иностранного производства выпускаются под серийным номером МБ-61, а отечественные аналоги обозначаются как МБ-6.

Наибольшее распространение получил мотоблок с отечественным мотором, что обусловлено его более доступной стоимостью.

Принцип работы

Планируя изучить устройство редуктора мотоблока Каскад, а также его типичные поломки, следует рассмотреть принцип работы изделия. Он полностью идентичен аналогичной технике подобного класса и предполагает, что устройство осуществляет движение за счет тягового усилия двигателя, за счет которого осуществляется работа навесного оборудования.

Мотоблоки поставляются покупателям с минимальным набором дополнительных приспособлений, однако при желании их можно купить, что позволит значительно расширить функционал изделия.

Технические характеристики

Рабочие показатели агрегата напрямую зависят от типа двигателя, предусмотренного его конструкцией. Поскольку наибольшее распространение получили модификации с отечественными моторами, технические параметры мотоблока Каскад следует изучить на их примере.

Ключевыми параметрами моделей серии МБ-6 являются:

• тип силового агрегата — 4-х тактный, карбюраторного типа с воздушной системой охлаждения;
• число цилиндров — 1, диаметром 7,6 см;
• объем/мощность двигателя — 317,4 см3/6 л.с.;
• колесная схема — 2х2;
• тип сцепления — клиноременная передача;
• число передач — 2 вперед, 2 назад;
• масса — 103 кг;
• расход топлива — 2л/ч;
• объем бака — 4,5 л
• габариты (ДхШхВ) — 1,5х0,6х1,15 м;
• захват — 0,93 м.

Важно помнить о том, что подобного рода оборудование может использоваться при температуре не ниже -5 и не выше 35 градусов. Это несколько ограничивает применение устройства в холодное время года.

Силовые агрегаты зарубежных производителей отличаются большей мощностью и экономичностью, а также способностью стабильно работать даже в экстремальных условиях. Их очевидным недостатком можно считать высокую стоимость, а также затратность в обслуживании.

Особенности эксплуатации

Чтобы изделие прослужило длительный срок и не требовало ремонта, необходимо соблюдать рекомендации производителя устройства. Они подробно описывают процедуру его настройки, запуска, обкатки, а также ремонта, что позволяет поддерживать агрегат в оптимальном состоянии.

Инструкция

Инструкция по эксплуатации, поставляемая вместе с техникой, предполагает подготовку устройства к работе в несколько этапов. Потребуется собрать мотоблок и заправить его, используя схему в инструкции. Далее необходимо измерить уровень масла, проверить крепления, клапанные зазоры, а также обкатать устройство.

После того как вышеназванные действия были успешно выполнены, достаточно соответствующим образом настроить устройство, а также соблюдать рекомендации по эксплуатации.

Настройка мотоблока

Каскад поставляется покупателям в полностью готовом для эксплуатации состоянии, не требующей настройки карбюратора или других элементов. На протяжении всего гарантийного срока следует отказаться от самостоятельного выполнения подобных работ, поскольку ими должны заниматься специалисты сервисного центра.

Запуск и обкатка

Если сборка была выполнена согласно инструкции, проблем с запуском двигателя мотоблока возникать не должно. При неудачном старте двигателя, следует осмотреть свечу: если она мокрая, неполадки связаны с системой зажигания, а если сухая — с карбюратором. Обкатка является важным этапом, влияющим на срок службы изделия. Она предполагает выполнение ряда правил:

• прогревать двигатель перед выполнение работ, дав ему поработать на холостых оборотах;
• не нагружать силовой агрегат;
• все работы должны осуществляться на 1-ой скорости.

Подобные правила необходимо соблюдать на протяжении 30 моточасов, после чего потребуется проверить соединения в двигателе и смежных узлах, а также заменить моторное масло.

Возможные поломки

Согласно заявлениям производителя, он гарантирует стабильную работу устройства на протяжении 5 лет при условии соблюдения правил эксплуатации и своевременного обслуживания агрегата. При этом гарантийный срок составляет значительно меньше — 2 года, на протяжении которых владелец может обратиться в сервисный центр для устранения неисправностей.

К числу самых распространенных проблем, с которыми владельцы Каскада сталкиваются чаще всего, целесообразно отнести:

• двигатель не запускается;
• система зажигания не работает должным образом;
• нестабильная работа двигателя;
• изменение цвета выхлопа на черный;
• мотоблок не осуществляет движение.

Довольно популярной проблемой представляется расслоения ремня, используемого для переключения передач. Подобную поломку невозможно устранить регулировкой, поскольку испорченный элемент потребует немедленной замены.

Устранение неисправностей

Следует помнить о том, что инструкция по ремонту пригодится только в том случае, если гарантийный срок полностью закончился. Попытка самостоятельного ремонта и нарушение целостности пломб приведет к прекращению предоставления гарантии и значительным затратам на устранение поломки.

Выполняя ремонтные работы самостоятельно, потребуется придерживаться инструкции, поставляемой с агрегатом. Алгоритм действий зависит от типа поломки, однако его можно разделить на несколько основных этапов:

• поломки топливной системы. Проверить засоры в пробке бака и устранить их, продуть жиклеры, промыть бак бензином;
• неисправность зажигания. Заменить свечу либо её наконечник, проверить зазор между статором и маховиком, при необходимости отрегулировать его;
• прочистить фильтрующие элементы.

После выполнения подобных манипуляций агрегат чаще всего возвращается в работоспособное состояние. При наличии необходимых знаний и квалификации можно пробовать настроить карбюратор, однако это сложная задача, неправильное выполнение которой может привести к серьезным поломкам.

Заключение

Мотоблок Каскад по праву считается одной из самых популярных моделей среди всех отечественных мотоблоков, представленных в продаже. Инструкция к нему содержит всю необходимую информацию об изделии, особенностях его эксплуатации, выявлении неисправностей и их самостоятельного устранения. Это позволяет успешно использовать устройство даже после истечения гарантийного срока.

Кинематическая схема мотоблока

Описание устройства трансмиссии мотоблока: схема передачи крутящего момента

Кинематическая схема одноколесного мотоблока с двухступенчатой трансмиссией (левая схема):
1- двигатель мотоблока; 2- коробка переключения передач; 3- звездочка 1-ой ступени понижающего редуктора на 14 зубьев (взята со старого мопеда); 4- цепная передача с шагом 19,05 мм; 5- вторичный вал передачи мощности к колесу (стальной прут диаметром 30 мм); 6- звездочка 1-ой ступени (также от мопеда, количество зубьев: 41); 7- звездочка вторичного вала второй ступени передачи крутящего момента (10 зубьев, шаг 19,05); 8- колесо одноколесного мотокультиватора ; 9- 36-зубчатая звездочка 2-ой ступени, непосредственно привода колеса.
Альтернативная схема показана рядом справа, где прямо на схеме указано количество зубьев на звездочках и передаточные числа первой и второй ступеней трансмиссии мотоблока (чтобы посмотреть картинку подробнее откройте ее в большом размере, ссылка ниже под фото). СА — силовой агрегат, т.е. двигатель.
На схеме кинематики двухступенчатой трансмиссии одноколесного мотоблока показано, что крутящий момент от двигателя через коробку переключения передач передается на ведущую звездочку первой ступени двухступенчатого редуктора. 1-ая ступень цепной передачи: 14 зубьев на 41 зуб, шаг 19,05мм. 2-ая ступень: 10 зубьев на 36 зубьев, шаг 19,05мм. Одна из самых распространенных схем устройства мотоблока с одним колесом основана на конструкции, где в середине коробчатообразной рамы на приводном валу устанавливается одно широкое колесо с грунтозацепами, что очень удобно для обработки междурядий (например, при культивации или окучивании картофеля ушастым окучником). Так как детали цепной передачи второй ступени работают в тяжелых условиях повышенного загрязнения их можно разместить в закрытом корпусе понижающего редуктора , что повысит их долговечность и надежность работы самодельного мотоблока с одним колесом.

Одноколесный мотоблок: кинематика крутящего момента

Открыть фотографию Одноколесный мотоблок: кинематика крутящего момента в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как. » (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

• 1
• 2
• 3
• 4
• 5

Чаще всего вместе с этим материалом по теме

«Кинематическая схема двухступенчатой трансмиссии мотоблока»

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Общий вид, компоновка и кинематика» можно перейдя по ссылке . Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе « Чертежи узлов и деталей мотоблока » или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
схемы, одноколесные мотоблоки, компоновка, привод .

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Описание устройства трансмиссии мотоблока: схема передачи крутящего момента» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу.
Тем, кто хочет поделиться своими фотографиями по ключевым словам « кинематическая схема, одноколесный мотоблок, двухступенчатая трансмиссия, кинематика крутящего момента » или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото. » (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования ).

Просмотров: 4025 | Размеры фото: 2017px на 1093px ; 201.8 Kb

Инструкции по эксплуатации и обслуживанию мотоблоков “Каскад”

Описание

Мотоблоки «Каскад» зарекомендовали себя как надежные помощники фермера. Это производительные, выносливые машины, способные работать с полным спектром навесных орудий, выполняя функции культиватора, пахотной машины, косилки, уборщика снега и многие другие.

Чтобы мотоблок работал без сбоев долгие годы, во время его эксплуатации необходимо следовать инструкции.

Важно и своевременное техническое обслуживание мотоблока. Для «Каскада» график технического обслуживания такой же, как и для любого другого бытового мотоблока:

• плановое ТО: раз в сезон, по окончании сезонных работ и перед их началом (в начале и в конце весны, в начале и конце лета и т. д.);
• регулярный мини-техосмотр — каждый день по завершению работ и выключению мотоблока, а также внешний осмотр с целью выявить повреждения, сколы краски и т. д.;
• зимнее хранение — выделяется в отдельную категорию ТО, поскольку предусматривает слив всех ГСМ и хранение мотоблока в помещении с плюсовой температурой, по завершении зимней «консервации» агрегат вновь заправляют топливом и смазочными материалами;
• ежегодная профилактика двигателя (выявление неисправностей, их устранение, максимальное продление срока службы мотора и других ключевых узлов агрегата).

Далее мы рассмотрим основные правила и требования к ГСМ, процесс запуска и обкатки мотоблока «Каскад», а также наиболее распространенные неисправности данных устройств.

Выбираем ГСМ — какое масло и топливо необходимо?

Все мотоблоки «Каскад» ориентированы на бытовое использование, они оснащаются бензиновыми двигателями различных производителей (Россия, Китай, Япония, США). Масло для мотоблока «Каскад» необходимо выбирать согласно типу двигателя — для бензиновых, четырехтактных моторов, а также исходя из сезона эксплуатации (лето-зима) и типа охлаждения, в случае «Каскада» охлаждение производится с помощью воздушного обдува.

Существуют так называемые всесезонные масла, многие фермеры отдают предпочтение именно таким видам масел.

• Рекомендованное масло для лета: минеральное типа 4ТD СТАНДАРТ SAE 30
• Рекомендованное масло для зимы: синтетическое 4ТD УЛЬТРА SAE 5W-30 или полусинтетическое 4ТD ПРЕМИУМ SAE 10W-30
• Масло в редуктор: SAE80W90 — универсальное, подходящее для редукторов любых бензиновых мотоблоков.
• Бензин: АИ-92, АИ-95, АИ-80.

Первый запуск и обкатка мотоблока «Каскад»

Первый пуск мотоблока «Каскад» важен так же, как и последующее правильное использование. Чем бережнее вы будете обращаться с агрегатом, тем дольше техника прослужит вам.

Как выполнять первый запуск:

• убедитесь, что мотоблок заправлен бензином и маслом;
• проверьте качество сборки, правильность подключения механизмов;
• поставьте ручку регулировки передач в нейтральное положение, затем запустите мотор и, выбрав необходимую передачу, выжмите рычаг хода вперед;
• не нажимайте ручки переднего и заднего хода одновременно;
• также запрещается переключать передачи, если рычаг переднего/заднего хода находится в нажатом положении.

Обкатка мотоблока «Каскад» выполняется в несколько этапов:

1. первый этап — работа в режиме холостого хода без нагрузки, в среднем по 5 минут на каждой передаче;
2. второй этап — работа на 1/3 мощности, по 1 часу на каждой передаче;
3. третий этап — работа на 2/3 мощности двигателя по 1 часу на каждой передаче.

Общая продолжительность обкатки должна составить 20 рабочих часов.

Если мотоблок не новый, обкатку выполнять не нужно. Во время обкатки запрещено: нагружать мотоблок на полную мощность, перевозить больше рекомендуемого (максимально допустимого) веса на тележке или прицепе, выполнять сложные работы вроде вспашки целины.

Основные причины поломок — почему мотоблок не заводится?

Мотоблок «Каскад», как и любой бензиновый мотоблок, иногда может не заводиться или заводиться не с первой попытки включения. Вероятными причинами этой проблемы могут быть:

• слишком низкая температура (сильное охлаждение двигателя, топлива);
• малое количество топлива, недостаточное для включения и работы;
• низкий уровень масла или его отсутствие;
• неправильная сборка;
• засор карбюраторных жиклеров;
• окисление контактов в электростартере;
• неисправность свечи зажигания или потребность в очистке свечи;
• нарушилась изоляция проводов;
• низкое качество топлива

не нарушайте рекомендации по ГСМ! Это ускорит износ поршневой группы, двигателя в целом

Основные неисправности мотоблоков «Каскад»

Какие же неисправности могут встречаться в работе мотоблоков «Каскад». Давайте рассмотрим подробнее возможные причины, не связанные с нарушением работы двигателя:

• Машина не идет передним/задним ходом. Возможная причина: обрыв ремня или его недостаточное натяжение. Решение: замена ремня, регулировка степени натяжения.
• Произошло расслоение ремня на клиноременной передаче. Возможная причина: большая степень износа ремня. Решение: замена ремня.
• Проскакивание участков почвы при вспашке. Причина: недостаточный вес агрегата. Решение: использование утяжелителей и грунтозацепов.

Указанные причины не связаны с серьезным ремонтом мотоблока «Каскад». Далее мы рассмотрим причины неисправности двигателя, возможные способы их устранения.

Таблица неисправностей двигателя мотоблока «Каскад»

Причина: нет топлива в баке; засорена топливная система; разрегулирован карбюратор; произошел засор карбюратора.

Ремонт: заправка; очистка топливного фильтра и шлангов; необходима регулировка карбюратора «Каскад»; прочистка карбюратора.Неисправность: выхлопной дым черного цвета.

Причина: слишком много масла в картере мотора; топливная смесь обогащена; произошел засор воздушного фильтра.

Ремонт: уменьшите уровень масла; смените сорт топлива; очистите воздухофильтр.Неисправность: плохая отдача масла в двигатель.

Причина: нарушен угол опережения зажигания.

Ремонт: нужна замена шпонки на целую.Неисправность: двигатель не дает заявленной мощности.

Причина: засор карбюратора, разрегулировка карбюратора; накопился нагар в камере сгорания топлива.

Ремонт: прочистка карбюратора; регулировка карбюратора «Каскад»; нужно снять головку цилиндра и очистить их полость от нагара.

Устройство мотоблока «Каскад» простое, классическое. Как и любой аналогичный агрегат, «Каскад» состоит из рулевой штанги, шасси на два колеса, двигателя и силовой передачи.

За двигателем расположена трансмиссия, КПП (коробка переключения передач), муфта сцепления, основная передача, дифференциал, конечная передача и ВОМ.

Устройство мотоблока, схема двигателя

Устройство карбюратора мотоблока «Каскад» показано на рисунке 2.

Настройка (регулировка) карбюратора мотоблока «Каскад» выполняется по стандартной схеме:

• двигатель должен прогреться;
• далее положение дроссельной заслонки изменяется с помощью регулировочного винта;
• после этого обороты холостого хода уменьшаются до минимума, оператор должен добиться равномерного звучания мотора;
• далее максимальные и минимальные обороты двигателя регулируются три-четыре раза, пока звук не будет ровным и устойчивым при выбранном положении заслонки.

Зажигание мотоблока «Каскад»

Иногда проблема запуска и функционирования мотоблока кроется в самом зажигании. Регулировка зажигания мотоблока «Каскад» выполняется, исходя из типа двигателя. На каждый двигатель дается инструкция по эксплуатации, потому её необходимо детально изучить.

• Механизм запуска двигателя – стартер – предназначен для раскрутки коленчатого вала.
• Электронная система зажигания обеспечивает бесперебойное иcкрообразование на свече зажигания.

Основные рекомендации по регулировке/работе зажигания мотоблока «Каскад»:

• используйте такие виды свечей зажигания BP6ЕS, BPR6ES(NGK) или NHSPLDF, так можно будет избежать появления нагара;
• проводите ТО искроуловителя каждые 100 моточасов (очистку от сажи на сетчатом фильтре);
• частота оборотов холостого хода для двигателей мотоблока «Каскад» составляет 1700 (+-150) оборотов в минуту.

Редуктор мотоблока «Каскад»

Редуктор механический, цепной. Сцепление и ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей вперед и назад, что способствует отличной маневренности.

Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций.

Рисунок 3. Схема редуктора «Каскад»

Сальники (манжеты) мотоблока «Каскад»

Сальники обеспечивают герметизацию двигателя, защищают от утечки моторного масла и устанавливаются в специальные места вращающихся частей мотора. Сальник устанавливается на вал и и рабочей кромкой плотно облегает рабочую поверхность вала. Сальник можно заменить самостоятельно.

Процесс замены очень прост:

1. фрезы снимаются с вала и очищаются от грязи и пыли, затем снимаются болты крепления крышки, снимается сама крышка.
2. После чего износившийся сальник снимается, на его место насаживается новый, а на разъем накладывается герметик.

• Размеры сальников «Каскад»: 42/28/7 (вал 30 мм).
• Подшипник редуктора мотоблока «Каскад» имеет размеры 941/20 (26*20*14 мм).
• Сцепление мотоблока «Каскад» сухого типа. Механизм сцепления работает за счет натяжения ремней клиноременной передачи.

Маховик мотоблока это деталь служащая для передачи вращательного движения от электростартера к маховику мотоблока, обеспечивая непосредственный запуск двигателя.

Ремни мотоблока «Каскад» — натяжение, размеры, натяжные ролики

У агрегата «Каскад» есть два типа ремней: переднего хода и заднего хода. Тип ремней переднего хода: А-1180 или А-1213 ГОСТ 1284; тип ремней заднего хода: А-1400. Значение «А» составляет 13 мм. Диаметр натяжных роликов: внешний — 92 мм, внутренний — 12 мм.

Натяжной ролик нужен для натяжения приводного ремня.

Детальная характеристика мотоблока Каскад

Мотоблок «Каскад» – отличный помощник фермера, садовода и огородника. Ведь он намного производительнее лопаты и других механических приспособлений для обработки земли. Более того, являясь продуктом отечественной промышленности, а именно Пермского завода «Редуктор», данный мотоблок объединил в себе качество, надёжность и лёгкое обслуживание. Ведь при его создании учитывались типы почв, с которыми ему придётся работать, ГСМ и погодные условия, присущие Российским регионам.

Технические параметры

Характеристики мотоблока «Каскад» можно отнести к международным, так как все стандарты соблюдены:

1. Двигатель мотоблока «Каскад» развивает мощь в 7 или 8 л. с., все зависит от модели. В устройстве подобного типа, устанавливается несколько видов движков – ДМ-68, ДМ-66 и двигатели японского производства – «Хонда Gx-200». Мощность двигателя позволяет не только использовать задний ход мотоблока «Каскад», но и иметь даже 2 задние скорости.
2. Карбюратор. Воздушная смесь в двигатель готовится в обычном бензиновом карбюраторе, производимом на том же заводе, что и весь агрегат.

3. Редуктор и коробка передач. Редуктор мотоблока «Каскад» цепной, но требует к себе повышенного внимания, так как даже простая нехватка масла может привести к серьёзной поломке. Коробка передач 4-х ступенчатая, две скорости вперёд, две назад.
4. Сцепление мотоблока сухое, осуществляется тросом. Состоит из оси, вилки, полумуфты сцепления рычага и самого троса. Используется для подключения трансмиссии.
5. Ремни. Размер ремней на мотоблок «Каскад» зависит от их предназначения, А-1180 или А-1213 ГОСТ 1284, а обратного хода ‒ ремни А-1400. Приставка «А» обозначает 13 мм.
6. Цепи. Длина цепи, типа ПР-12,7-18,2, составляет 34 звена. Устанавливается на редуктор мотоблока.
7. Зажигание. Зажигание мотоблока «Каскад» электронное. В него входит катушка, свеча и провода. Для нормальной работы устройства зажигание должно быть выставлено правильно, в соответствии с инструкцией.
8. Расход топлива. Агрегат потребляет примерно 1,6 или 1,8 л/час. Зависит это от типа мотора и режима использования.

Конструкция и принцип работы устройства

Устройство мотоблока «Каскад» отличается от подобных механизмов возможностью менять межколёсное пространство. Также на нём можно менять высоту ручек управления, что делает агрегат удобнее при работе с различным навесным оборудованием. «Каскад» весит 107 кг, имеет крепкую раму, на которой установлены все узлы агрегата. Колёса пневматические, что делает ход мягче.

Мотоблок «Каскад» имеет пневматические колеса

Навесное оборудование

Дополнительные функции мотоблока очень разнообразные и помогают человеку производить самые разные работы на поле и во дворе в течение года.

Подвесное оборудование на мотоблок:

• плуг;
• окучники;
• картофелесажалка;
• картофелевыкапываетль;
• косилка.

К специальному оборудованию относятся:

• фреза, позволяющая глубже вспахать сухую, степную почву;
• ходоуменьшитель;
• сцепка;
• адаптер.

Зимой на мотоблок можно крепить снегоочиститель, отвал. Для работ зимой колёса заменяются гусеничными модулями. Они снижают коэффициент скольжения и придают мотоблоку устойчивость.

Очень разнообразные дополнительные функции мотоблока

Модельный ряд

Модельный ряд мотоблока «Каскад» состоит из различных модификаций, отличающихся типом двигателя и, соответственно, техническими характеристиками устройства. Так, например, мотоблок «Каскад МБ 1» имеет 8 лошадиных сил, только одну скорость назад, способен вспахать полосу земли до 1050 мм на глубину 150-300 мм. Цена на такой мотоблок «Каскад» колеблется в пределах 21000 рублей. Произведён данный агрегат на базе устройства мотоблок «Луч Каскад», разработанного в Перми ещё во времена СССР.

В последние несколько лет были разработаны следующие модификации:

1. МБ6-06 – мотоблок «Каскад МБ 6» получил мощный редуктор с дополнительным набором скоростей и разблокировкой колес, но имеет стандартную рулевую колонку.
2. МБ6-08 – отличается повышенной скоростью до 10 км/час. Модель является самой популярной в своей нише.
3. МБ61-12 – скорость данной модели ещё выше предшественника – до 12 км/час, при этом модель легче стандартной на 11 кг. Стоят такие моноблоки до 40000 рублей.
4. МБ61-21 – данная модель укомплектована двигателем Robin-Subaru EX-21 с объемом цилиндра 211 см3. Расход топлива при этом не превышает стандарта – 1,6 и 1,8 л/час.
5. МБ61-22 – модель снаряжена двигателем Honda GX-200 со стандартными для данных мотоблоков техническими характеристиками.

Из различных модификаций состоит модельный ряд мотоблока «Каскад»

Правила эксплуатации

Чтобы устройство прослужило долго и без поломок, необходимо соблюдать ряд правил эксплуатации мотоблока:

Первый пуск и обкатка

Важно помнить, что перед первым пуском нужно убедиться в наличии масла в картере двигателя. На заводе его не заливают. Далее следует обкатка, то есть, работа двигателя без нагрузки, вхолостую. Это даёт новым деталям и шестерням притереться друг к другу, а маслу проникнуть во все узлы и агрегаты устройства.

Если начать эксплуатацию без обкатки, то неизбежны частые поломки механизма. На полную обкатку двигателя производитель отвёл 30 часов.

Замена масла и топлива

Обязательно нужно знать, сколько масла в редукторе мотоблока «Каскад». В новый редуктор заливается 2 л. В дальнейшем при замене масла будет уходить до 1,5 л, так как часть масла будет оставаться в системе. Менять масло нужно каждые 50 часов работы. Тип масла выбирается исходя из климатических условий и времени года. К примеру, летом используется масло повышенной вязкости. Не нужно заливать в систему дешёвое масло – оно быстро теряет свою вязкость, что приведет к поломкам редуктора и двигателя. В двигатель нужно заливать масло марок М-5з/10Г1, М-6з/10В, М-6з/12Г1. А в редуктор авиационное МС-20, ГОСТ 21743-76.

Необходимо соблюдать ряд правил, чтобы устройство прослужило долго

Тонкости ухода и хранения

В процессе пользования мотоблоком нужно проводить ряд работ по уходу за устройством:

• перед каждым пуском следует следить за маслом в редукторе и двигателе;
• необходимо проверять все ремни системы. При необходимости натяжение усиливается;
• нельзя забывать менять топливный фильтр;
• хранить моноблок нужно в сухом, желательно тёплом помещении;
• если мотор запускается в мороз, после длительного простоя, нужно дать ему прогреться на холостых оборотах не менее 20 минут.

Диагностика неисправностей и ремонт мотоблока

Ремонт мотоблока «Каскад» можно проводить своими силами, но нужно знать, в чём именно причина поломки:

Глохнет

Данная поломка, скорее всего, происходит из-за засорения топливной системы. Бензин просто не доходит до камеры сгорания. Для устранения поломки нужно проверить все трубки топливной системы на предмет засора. Также имеет смысл заменить топливный фильтр. Но чаще всего забиваются жиклёры в карбюраторе. Для того чтобы их очистить, достаточно вывернуть поочерёдно топливные жиклёры и продуть их насосом или лучше компрессором.

Своими силами можно проводить ремонт мотоблока «Каскад»

Не запускается

Если мотор не заводится, то нужно проверить зарядку аккумулятора. Если с батареей всё в порядке, то причина другая – перелив топлива. Убедиться в этом можно, вывернув свечу: если она мокрая, то надо её просушить и попробовать завести двигатель снова.

Греется

Нагрев двигателя означает, что сбилось зажигание. Отладить его можно, выставив маховик по заводской риске на блоке.

Иногда нагрев становится следствием износа подшипников или низкого уровня масла.

Как заменить храповик

Данный узел подлежит замене, если вовремя запуска он проскальзывает или появился сильный свист. Заменяется узел целиком, но в редких случаях, чаще всего, нужно просто поставить на место пружину или пусковой шнур.

Не включается задняя скорость

Слетел ремень или сломался шкив.

Очистка фильтра

Фильтры лучше менять на новые. Но, если нет такой возможности, то они легко чистятся с помощью компрессора. Так продуваются топливный и воздушный фильтры.

Как поменять поршневые кольца

Кольца меняются при потере мощности мотора и сильном расходе масла. Менять просто – нужно снять головку двигателя и крутить маховик, пока не покажется поршень. Далее старое кольцо снимается, новое одевается. Правда, голыми руками такую операцию провести трудно, используется специальный инструмент.

Отзывы владельцев

Николай, г. Ростов: «Пользуюсь мотоблоком «Каскад» уже 5 лет, отзывы только положительные, замечаний нет. Он и пашет, и возит грузы на сцепке. Мощность мотора вполне устраивает. Для культивации есть специальные насадки. Несмотря на то, что инструкция по эксплуатации мотоблока «Каскад» сообщает, что его допустимая скорость 10 км/час, «гоняю» на нём до 15 км/час».

Александр, г. Калуга: «Цена мотоблока «Каскад» вполне подъёмная – в среднем 30000 рублей, если покупать прямо у производителя. Хотя есть модели и по мощнее, но и дороже – до 45 000 рублей. Но он того стоит, очень быстро окупаются затраты на покупку мотоблока данной серии. Радует, что производство мотоблоков налажено в нашей стране, ведь это залог качества».

Пётр, г. Тула: «Купил «Каскад МБ6-06-05-02» почти 7 лет назад. В первый год сломался пластмассовый бензобак, как оказалось, установленный именно на этой модели. К недостаткам также можно отнести его слишком большую мощность, для выкапывания картофеля, он его просто режет».
